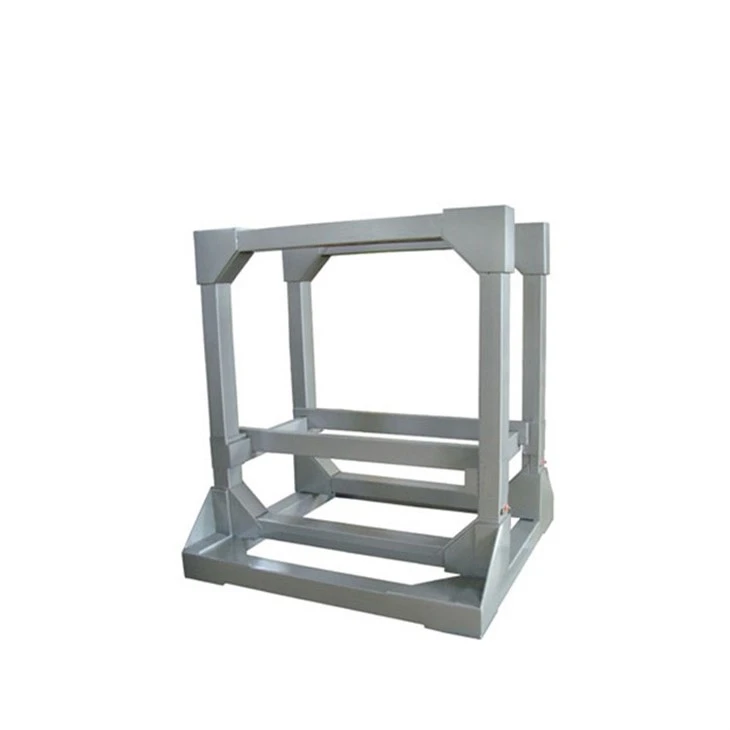

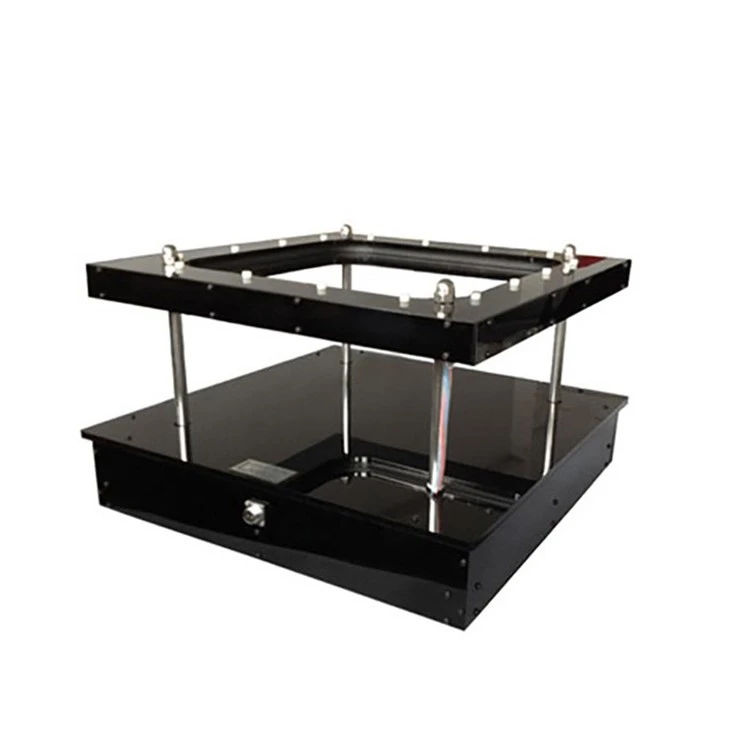

AC Helmholtz Coil
Kojls affidabbli u Customizable għal Ġenerazzjoni Preċiża tal-Qasam Manjetiku
FlXiamen Dexing Magnet Tech. Co., Ltd., aħna jispeċjalizzaw fit-tfassil u l-manifatturaKolji AC Helmholtzli jwasslukampi manjetiċi preċiżi u aġġustabbligħal skopijiet ta' riċerka, ittestjar u kalibrazzjoni. Kemm jekk għallaboratorji universitarji, kontroll tal-kwalità industrijali, jewR&D xjentifiku, il-koljaturi tagħna huma mibnija biex jipprovdu prestazzjoni konsistenti u stabbli li tista 'tistrieħ fuqha.
X'inhu AC Helmholtz Coil?
AnAC Helmholtz Coilhuwa par (jew sett) ta 'koljaturi mdawwar b'mod preċiż iddisinjat biex jiġġenera kamp manjetiku li jalterna uniformi f'volum definit. Il-kamp li jalterna jista 'jiġi kkontrollat billi jiġi aġġustat il-kurrent u l-frekwenza, li jagħmilha ideali għalkalibrazzjoni tas-sensorju manjetiku, ittestjar tal-materjal, esperimenti ta 'interferenza elettromanjetika, u riċerka xjentifika.
B'differenza coils standard, il-coils AC Helmholtz ta 'Dexing huma ottimizzati għalrispons tal-frekwenza, linearità, u uniformità tal-kamp, li tiżgura l-eżattezza anke taħt kundizzjonijiet dinamiċi.
Highlights tal-Prodott
✅ Qawwa tal-Qasam Manjetiku Aġġustabbli– Irfina-il-qasam tal-output skont il-ħtiġijiet sperimentali.
✅ Firxa Wiesgħa ta' Frekwenzi– Adattat għal diversi applikazzjonijiet ta 'ttestjar AC.
✅ Inġinerija ta 'preċiżjoni– Iddisinjat b'tolleranzi stretti u tkebbib uniformi għal distribuzzjoni konsistenti tal-kamp.
✅ Disinn customizable– Id-dijametru tal-coil, il-materjal tal-istralċ, l-insulazzjoni u l-istruttura tal-immuntar jistgħu jiġu mfassla apposta.
✅ Kostruzzjoni Durabbli– Mibnija biex timmaniġġja vultaġġ għoli u kurrent bi stabbiltà termali superjuri.
Applikazzjonijiet
Il-Coils AC Helmholtz tagħna jintużaw ħafna fi:
- Ġenerazzjoni tal-kamp manjetikugħar-riċerka u l-kalibrazzjoni
- Ittestjar tas-sensorju manjetikuu l-iżvilupp
- Kompatibilità elettromanjetika (EMC)u studji ta' interferenza
- Karatterizzazzjoni tal-materjalu l-ittestjar tal-kwalità
- Tisħin bl-induzzjoniutagħmir ultrasonikużvilupp
Custom AC Helmholtz Coil Solutions
Kull setup tal-laboratorju jew industrijali huwa uniku - hu għalhekk li noffrusoluzzjonijiet coil tad-dwana. L-inġiniera tal-R&D tagħna jaħdmu mill-qrib mal-klijenti biex iwasslu preċiżament dak li għandhom bżonn, minnġeometrija tal-coilbiexintegrazzjoni tal-amplifikatur.
Għażliet ta 'adattament jinkludu:
- Id-dijametru tal-coil u l-għadd tad-dawran
- Materjal tal-wajer u ħxuna
- Metodu ta' tkessiħ (naturali jew sfurzat)
- Struttura tal-immuntar (frejm akriliku jew tal-aluminju)
- Monitoraġġ integrat tat-temperatura
Studju ta' Każ: Applikazzjoni għall-Università ta' Xiamen
Dan l-aħħar fornejna aSistema 3D AC Helmholtz Coillill-Università ta 'Xiamen għal riċerka manjetika avvanzata. Is-sistema tiġġenera qasam stabbli u uniformi tul l-assi X, Y, u Z - eżempju perfett tal-kapaċitajiet tal-inġinerija tagħna.
| Parametri / Coils | X-Assi | Y-Assi | Z-Assi |
|---|---|---|---|
| Dijametru Ekwivalenti | 206 mm | 134 mm | 82 mm |
| Reżistenza għall-Istat kiesaħ (± 5%) | 0.12 Ω | 5.5 Ω | 3.6 Ω |
| Reżistenza għall-Istat sħun @80 grad (±5%) | 0.16 Ω | 7.0 Ω | 4.5 Ω |
| Kurrenti | 35 A | 3.5 A | 2.5 A |
| Frekwenza | 20 Hz | 20 Hz | 20 Hz |
| Qasam Manjetiku | 135 Gs | 135 Gs | 135 Gs |
| Modalità tat-tkessiħ | Tkessiħ bl-Arja naturali |
Amplifikaturi tal-Qawwa li Tqabbel
Biex jiġi żgurat kontroll tal-kurrent stabbli u preċiż, Dexing jipprovdi wkoll kompatibbliamplifikaturi tal-qawwauġeneraturi tas-sinjaligħas-sistemi tagħna AC Helmholtz Coil.
Għażliet tal-Amplifikatur tal-Enerġija
| Mudell | Vultaġġ tal-Ħruġ / Kurrent | Max Power | Medda ta' Frekwenzi | Karatteristiċi |
|---|---|---|---|---|
| DXACP3-36 | 36V / 3A | 110W | 0–10kHz | Mibni-f'sors sine, wiri diġitali, distorsjoni baxxa (<2%) |
| DXACP4-50 | 50V / 4A | 200W | 0–10kHz | Preċiżjoni għolja (<2%), short-circuit protection |
| DXACP40-40 | 40V / 40A | 1600W | 0–10kHz | Prestazzjoni ta' grad industrijali-, protezzjoni qawwija ta' tagħbija żejda |
L-amplifikaturi kollha għandhom:
- Input AC (220V ±10%, 50/60Hz)
- Signal-to-noise ratio >80dB
- Protezzjoni ta' ċirkwit-short u ta' ċirkwit miftuħ-
- Vultaġġ tal-ħruġ u wiri tal-kurrent (eżattezza<2%)
- Temperatura operattiva:0 grad -40 grad; umdità 10%–80% RH
Speċifikazzjonijiet tal-Ġeneratur tas-Sinjal
| Parametru | Speċifikazzjoni |
|---|---|
| Qawwa tad-Dħul | AC 220V ±10%, 50/60Hz |
| Frekwenza tal-ħruġ | Sa 25MHz |
| Riżoluzzjoni | 14-bit vertikali, 200Msa/s |
| Kanali | Ħruġ sinkroniku ta'-kanal doppju |
| Forom tal-mewġ | Sine, Pjazza, Sawtooth, Polz, Storbju, ECG, Gaussian, Lorentz, Awdjo Doppju (160 tip) |
| Interface | Ospitanti USB, Apparat USB, LAN |
| Wiri | Skrin LCD TFT ta '3.5". |
Għaliex Agħżel Dexing Magnet Tech?
- Aktar minn 15-il sena esperjenzaf'soluzzjonijiet tal-kamp manjetiku
- Kapaċità qawwija ta 'R&Dgħal proġetti OEM & ODM
- Fdat minn universitajiet, laboratorji u manifatturi madwar id-dinja
- Appoġġ komprensiv, mid-disinn għall-integrazzjoni
- fabbrika-prezz direttu kontroll strett tal-kwalità
Mistoqsijiet Frekwenti (FAQ)
Q1: X'inhi d-differenza bejn AC u DC Helmholtz Coil?
A1: AC Helmholtz Coils jiġġeneraw kamp manjetiku alternanti adattat għal esperimenti dinamiċi u ttestjar tas-sensuri, filwaqt li DC Helmholtz Coils jipprovdu kamp manjetiku stabbli għall-kalibrazzjoni u applikazzjonijiet statiċi.
Q2: Nista 'nippersonalizza d-dimensjonijiet tal-coil u s-saħħa tal-kamp tal-ħruġ?
A2: Assolutament. Noffru għażliet ta 'adattament sħaħ inkluż id-daqs tal-coil, materjal tal-wajer, insulazzjoni, u s-saħħa tal-kamp manjetiku fil-mira.
Q3: X'inhi l-frekwenza massima appoġġjata mill-Coils AC Helmholtz tiegħek?
A3: Il-mudelli standard tagħna jappoġġaw sa 10 kHz, u mudelli tad-dwana jistgħu jiġu estiżi għal frekwenzi ogħla fuq talba.
Q4: Tipprovdi amplifikaturi u sistemi ta 'kontroll kompatibbli?
A4: Iva, noffru amplifikaturi tal-qawwa u ġeneraturi tas-sinjali mqabbla għal kontroll preċiż u prestazzjoni stabbli.
Q5: Jista 'Dexing jipprovdi manifattura ODM għall-marka tiegħi?
A5: Iva, nilqgħu sħubijiet ODM u distribuzzjoni. It-tim tal-inġinerija tagħna jista 'jiddisinja u jipproduċi kolji taħt it-tikketta tal-marka tiegħek.
Lest biex tibni tiegħeksistema tad-dwana AC Helmholtz Coil?
Sieħeb maXiamen Dexing Magnet Tech. Co., Ltd.għal soluzzjonijiet manjetiċi affidabbli, ta'-prestazzjoni għolja.
📩 Ikkuntattjana llumgħal konsultazzjoni teknika jew kooperazzjoni ODM.
👉 Ikseb Kwotazzjoni Issa
