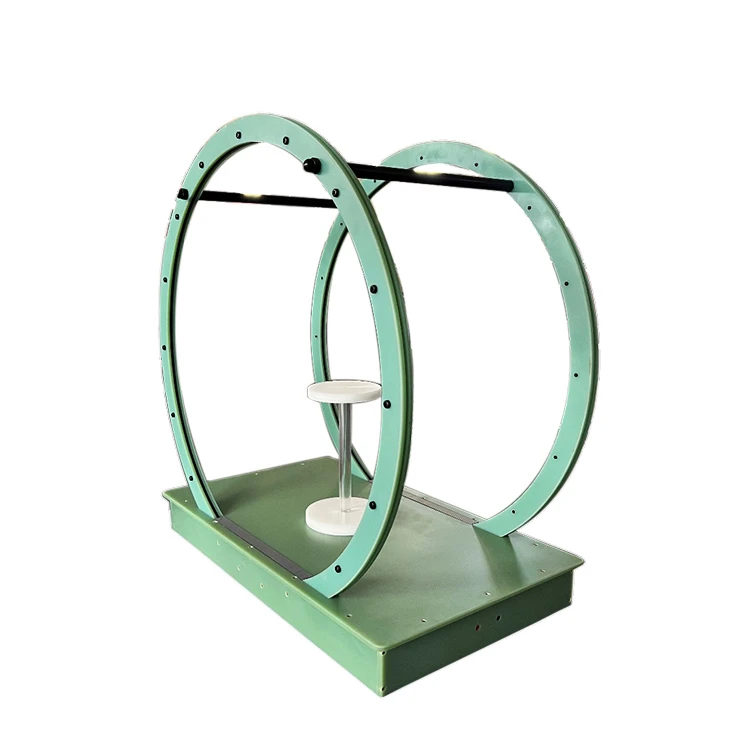

1 Assi Helmholtz Coil

Introduzzjoni

Mudell DXHC 1-axis Helmholtz coil huwa tip ta 'coil unidimensjonali li huwa użat ħafna fl-ittestjar u r-riċerka tal-kamp manjetiku. Huwa apprezzat ħafna għall-uniformità u l-eżattezza superjuri tiegħu fil-produzzjoni ta 'kamp manjetiku uniformi.

Il-coil 1-assi Helmholtz huwa ddisinjat b'żewġ kolji ċirkulari identiċi separati b'distanza ugwali għar-raġġ tal-koljaturi. Il-koljaturi huma pożizzjonati f'orjentazzjoni perpendikulari għall-assi tal-kamp manjetiku, li jiġġeneraw kamp li huwa uniformi u ta 'preċiżjoni għolja tul l-assi.

Il-coil Helmholtz tal-mudell DXHC 1-assi huwa manifatturat bl-użu ta 'teknoloġija avvanzata biex tiżgura l-aħjar prestazzjoni, durabilità, u affidabbiltà. L-uniformità għolja tagħha tinkiseb permezz ta 'bilanċ perfett tal-proporzjon tat-tul għar-raġġ tal-koljaturi u l-ippożizzjonar eżatt tagħhom. Din it-teknoloġija tiżgura li anke l-iċken devjazzjonijiet mill-ispeċifikazzjoni ideali jiġu eliminati, u dan jirriżulta f'uniformità superjuri.

Minbarra l-prestazzjoni eċċellenti tiegħu, il-coil Helmholtz tal-mudell DXHC 1-assi huwa wkoll faċli biex tużah u prattiku. Jista 'jintuża għal diversi esperimenti u testijiet, inklużi l-ittestjar tal-omoġeneità tal-kamp manjetiku, kalibrazzjoni tal-kamp manjetiku, u riċerka relatata mal-kamp manjetiku.

B'mod ġenerali, il-coil Helmholtz tal-mudell DXHC 1-assi huwa prodott eċċezzjonali li jgħaqqad uniformità, preċiżjoni u affidabilità superjuri. Huwa assi siewi għar-riċerkaturi u l-inġiniera li jeħtieġu għodod ta 'ttestjar u riċerka preċiżi u affidabbli tal-kamp manjetiku.

Parametri tal-{0}}assi Helmholtz coil

Mudell	Raġġ (mm)	Ċentru manjetiku qasam (Gs)	Uniformità %	Sfera ta 'omoġeneità dijametru (mm)	Kull dimensjoni firxa ta' qawwa (W)	L-1 assjali piż (Kg)	It-tridimensjonali piż (Kg)

DXHC30-50	300	50	5	200	420	55
			1	150
DXHC30-10	300	10	0.5	100	90-120	12	38
			0.1	90
DXHC30-2	300	2	0.05	60	18~32	3.5	11
			0.01	40
DXHC25-1000	250	1000	5	160	5000	500
			1	125
DXHC25-500	250	500	0.5	100	2500	250
			0.1	75
DXHC25-300	250	300	0.05	50	1600	150
			0.01	33
DXHC25-100	250	100	5	160	600	50
			1	125
DXHC25-50	250	50	0.5	100	300~620	30	138
			0.1	75
DXHC25-10	250	10	0.05	50	60~110	8	32
			0.01	33
DXHC25-2	250	2	5	160	12~18	4	14
			1	125
DXHC20-500	200	500	0.5	80	2000	160
			0.1	60
DXHC20-300	200	300	0.05	40	1000	96
			0.01	26
DXHC20-100	200	100	5	130	350	32
			1	100
DXHC20-50	200	50	0.5	80	200~520	16	54
			0.1	60
DXHC20-10	200	10	0.05	40	40~65	8	28
			0.01	26
DXHC20-5	200	5	1	100	20~32	6	22
			0.1	60
DXHC20-2	200	2	1	100	8~10	4	15
			0.1	60
DXHC15-300	150	300	5	100	660	54
			1	75
DXHC15-100	150	100	0.5	60	220	18
			0.1	45
DXHC15-50	150	50	0.05	30	110~330	12	38
			0.01	20
DXHC15-10	150	10	1	75	21~42	6	24
			0.1	45
DXHC10-200	100	200	5	66	200	19
			1	50
DXHC10-100	100	100	0.5	40	100	15
			0.1	30
DXHC10-50	100	50	0.05	20	50~180	9	20
			0.01	10
DXHC10-10	100	10	1	50	10~24	3.5	13
			0.1	30
DXHC7-100	70	100	5	45	50	7
			1	35
DXHC7-50	70	50	0.5	28	24~120	5	17
			0.1	21
DXHC7-10	70	10	0.05	14	5~24	2	8

Każijiet tipiċi

Mudell	Parametri	Stampa ta' referenza
DXHC10-100	Id-direzzjoni tal-kamp manjetiku hija livell, L-ogħla qawwa tal-kamp hija 200 Gs, Id-dijametru medju huwa 200 mm, Iż-żona ta 'uniformità Φ 30 * 30 mm, L-uniformità 0.1%, Il-qawwa hija 200 w
DXHC10-10	Id-direzzjoni tal-kamp manjetiku hija livell, l-ogħla qawwa tal-kamp hija 10 Gs, id-dijametru medju huwa 200 mm, żona ta 'uniformità Φ 30 * 30 mm, uniformità 0.1% qawwa hija 10 w
DXHC10-200	Id-direzzjoni tal-kamp manjetiku hija livell, l-ogħla qawwa tal-kamp hija 200 Gs, id-dijametru medju huwa 200 mm, żona ta 'uniformità Φ 30 * 30 mm, uniformità 0.1% qawwa hija 200 w
DXHC20-10	Id-direzzjoni tal-kamp manjetiku hija livell, l-ogħla qawwa tal-kamp hija 10 Gs, id-dijametru medju huwa 400 mm, żona ta 'uniformità Φ 100 * 100mm, uniformità 1% il-qawwa hija 40
DXHC20-200	Id-direzzjoni tal-kamp manjetiku hija livell, il-qawwa tal-kamp ċentrali hija 200 Gs, L-uniformità tal-kamp manjetiku hija 110-3, id-dijametru medju huwa 400 mm, żona ta 'uniformità Φ 60 60 mm, qawwa hija 700 w (10A70V)
DXHC50-1	Id-direzzjoni tal-kamp manjetiku hija livell, l-ogħla qawwa tal-kamp hija 1 Gs, id-dijametru medju huwa 1000 mm, żona ta 'uniformità Φ 140 * 140 mm, uniformità 0.1%, qawwa hija 40 w

Applikazzjoni tal-coil helmholtz

4.1 Iġġenera kamp manjetiku standard;

4.2 Kalibrazzjoni ta 'sondi Hall u manjetometri varji;

4.3 Kumpens tal-kamp ġeomanjetiku;

4.4 Determinazzjoni tal-effett tal-ilqugħ manjetiku;

4.5 Kejl u eliminazzjoni tal-kamp manjetiku tar-radjazzjoni spazjali;

4.6 Riċerka dwar il-proprjetajiet manjetiċi tal-materja;

4.7 Riċerka dwar il-bijomanjetiżmu;

Pereżempju, fil-laboratorju, il-koljaturi ta 'Helmholtz jistgħu jintużaw biex ikejlu l-proprjetajiet ta' materjali manjetiċi, bħal linji ta 'manjetizzazzjoni u isteresi. Fit-tagħmir mediku, il-koljaturi ta 'Helmholtz jistgħu jintużaw biex jiġġeneraw kampi manjetiċi biex jgħinu fit-trattament ta' ċertu mard, bħall-kanċer u disturbi newroloġiċi. Fil-ġeofiżika u l-astronomija, il-koljaturi ta 'Helmholtz jistgħu jintużaw biex ikejlu l-kampijiet manjetiċi tad-Dinja u l-pjaneti. Fil-qasam tal-inġinerija, il-koljaturi ta 'Helmholtz jintużaw ukoll biex jimmanifatturaw sensuri ta' preċiżjoni għolja. Dawn is-sensuri jistgħu jkejlu b'mod preċiż il-fluss manjetiku fil-kamp manjetiku ambjentali u janalizzaw diversi kwantitajiet fiżiċi oħra f'fażi varjabbli permezz ta 'din id-dejta tal-kamp manjetiku kwantifikat. Għalhekk, il-coils Helmholtz saru parti indispensabbli tal-qasam tal-inġinerija

FAQ

Q: Kif tagħżel l-aħjar mudell adattat ta 'coil helmholtz?

A: Tista 'tgħidilna s-saħħa tal-kamp manjetiku, iż-żona ta' uniformità u l-grad ta 'uniformità, aħna nintroduċu l-mudell adattat.

Q: Jekk ma jkunx hemm xi mudelli adattati għall-applikazzjoni tal-utent, kif għandek tagħmel?

A: Aħna l-manifattur. Aħna nappoġġjaw l-adattament. Aħna nfasslu mudell ġdid skont ir-rekwiżiti konkreti

Q: Il-coil jista 'jaħdem b'mod indipendenti?

A: Il-coil helmholtz id misjuqa mill-provvista tal-enerġija. Nistgħu noffru l-provvista tal-enerġija flimkien mal-coil helmholtz jew il-klijent juża l-provvista tal-enerġija tiegħu stess.

Q: Kif tiżgura l-kompatibilità bejn il-koljaturi u l-provvista tal-enerġija?

A: Ir-reżistenza tal-coil tista 'tiġi personalizzata. Jekk toffri l-informazzjoni tal-provvista tal-enerġija tiegħek, aħna niddisinjaw ir-reżistenza tal-coil helmholtz skont il-parametri tal-provvista tal-enerġija.
