Tester tad-Distribuzzjoni tal-Qasam Manjetiku Multipolari

It-tester tad-distribuzzjoni tal-kamp manjetiku b'ħafna arbli tas-serje DX-2012R huwa mezz li jista 'jipprovdi koordinati XY, data tad-distribuzzjoni tal-kamp manjetiku tal-koordinati polari P, u jista' jiskopri distribuzzjoni tal-kamp manjetiku tridimensjonali, sabiex jevalwa b'mod komprensiv il-kamp manjetiku Stat. Mhux dan biss, it-tester għandu wkoll analiżi armonika fundamentali u funzjonijiet oħra, biex jipprovdi lill-utenti rapport ta 'skoperta dettaljat u komprensiv. Karatteristiċi bħal dawn jagħmluha rwol vitali fl-iskoperta tal-kwalità ta 'diversi materjali manjetiċi jew tagħmir bħal kalamita permanenti, stator jew rotor tal-mutur b'kalamita permanenti, coil tal-kamp DC, elettrokalamita eċċ.

L-istrument tal-kejl tad-distribuzzjoni tal-kamp manjetiku tal-wiċċ tas-serje DX-2012R huwa bbażat fuq is-saħħa profonda tar-riċerka u l-iżvilupp u l-akkumulazzjoni tat-teknoloġija tal-kumpanija Dexinmag, flimkien ma 'sensor ta' preċiżjoni għolja, sistema ta 'kontroll intelliġenti u interface ta' tħaddim umanizzat, jistgħu jkejlu malajr u b'mod preċiż il-manjetiku is-saħħa tal-kamp u d-direzzjoni ta 'kull żona fil-kamp manjetiku b'ħafna arbli. Tipprovdi appoġġ tekniku qawwi għar-riċerka xjentifika, il-produzzjoni industrijali u d-dijanjosi medika.

Dan l-apparat għall-immappjar tal-kamp manjetiku bi tliet assi huwa ddisinjat bil-ħtiġijiet attwali tat-test f'moħħu u jista 'jkun mgħammar b'varjetà ta' tagħmir tat-test, bħal sondi tat-test tridimensjonali, pjattaformi li jduru jew pjattaformi tat-tagħbija, biex jadattaw għal oġġetti u xenarji tat-test differenti. . Id-disinn ta 'konċentriċità għolja tiegħu jiżgura l-eżattezza u l-affidabbiltà tad-dejta tat-test, u l-eżattezza tar-ritorn tas-sonda hija għolja, u tagħmel ir-riżultati tat-test aktar preċiżi. Barra minn hekk, l-ispazju tal-iskannjar tal-prodott jilħaq 800mm800mm800mm, li jista 'jissodisfa l-biċċa l-kbira tar-rekwiżiti tat-test, kemm jekk huwa kalamita kbira jew komponent manjetiku żgħir, jista' faċilment ikejjel id-distribuzzjoni tal-kamp manjetiku.

Prinċipju tax-xogħol tat-tester tad-distribuzzjoni tal-kamp manjetiku DX-2012R multi-pole

It-tester tad-distribuzzjoni tal-kamp manjetiku multipole juża sensur avvanzat tal-effett Hall jew sensur magnetoresistive flimkien ma 'sistema ta' akkwist ta 'dejta b'veloċità għolja u algoritmi preċiżi biex ikejlu s-saħħa u d-direzzjoni tal-kamp manjetiku f'ħin reali. Il-firxa tas-sensuri tkopri firxa wiesgħa ta 'żoni ta' kejl u telimina l-interferenza ambjentali u l-iżball permezz ta 'teknoloġija sofistikata ta' kalibrazzjoni u kumpens.

Strument tal-kejl tad-distribuzzjoni tal-kamp manjetiku tal-wiċċ tas-serje DX-2012R

Kejjel il-prinċipju tat-tagħmir għall-immappjar tal-kamp manjetiku DX-2012R

一. Kompożizzjoni

1. Kompjuter industrijali u softwer tal-kejl: bħala l-qalba tas-sistema kollha, huwa responsabbli biex jibgħat kmandi tat-test, jikkontrolla trajettorji tal-moviment, u jipproċessa d-data miġbura.

2. Sistema ta 'kontroll tal-moviment: tirċievi l-istruzzjonijiet tal-kompjuter industrijali, imla t-trajettorja tal-moviment stabbilit, u tiżgura l-eżekuzzjoni preċiża tal-proċess tat-test.

3. Sistema ta 'akkwist tad-dejta: mgħammra b'sensor Hall, tintuża biex tiġbor data tal-kamp manjetiku fid-direzzjonijiet X, Y u Z, u tittrasmetti d-dejta lill-kompjuter industrijali f'ħin reali.

2. Karatteristiċi

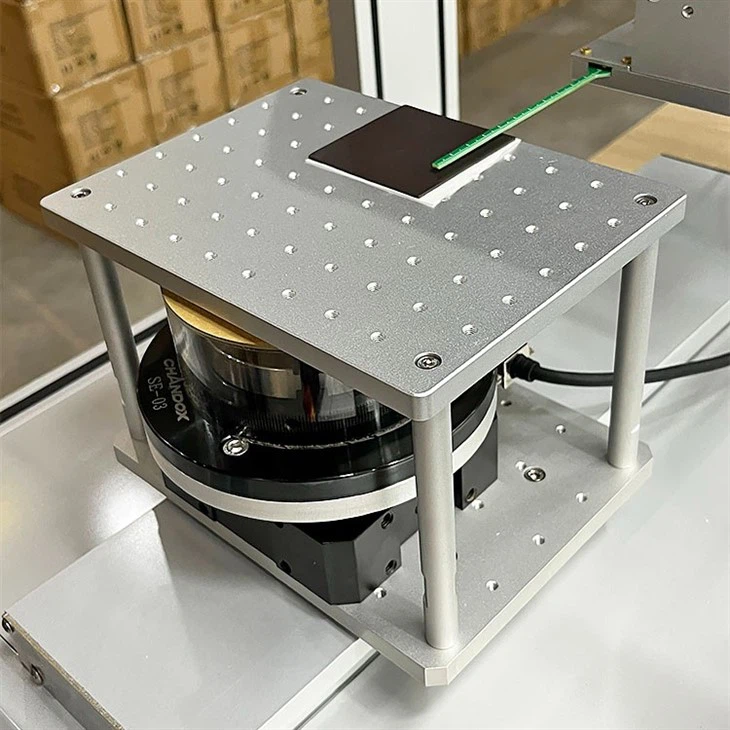

1. Pjattaforma mobbli ta 'kontroll elettroniku ta' tliet assi: ipproċessar ta 'materjal ta' liga tal-aluminju, bi stabbiltà u durabilità eċċellenti; Il-forma u d-daqs jistgħu jiġu personalizzati skont il-ħtiġijiet tal-utent.

2. Drive u pożizzjonament ta 'preċiżjoni għolja: drive tal-mutur stepper, preċiżjoni tar-ritorn sa ±0.01mm, riżoluzzjoni tal-pass sa 0.01mm

3. Chuck ta 'kwalità għolja u prestazzjoni li ddur: bl-użu ta' ċokk bi tliet xedaq tat-Tajwan, il-konċentriċità hija aħjar minn 0.05mm; Ir-riżoluzzjoni tar-rotazzjoni Angolu hija sa 0.01 grad, u l-inċertezza tar-ritorn hija biss ±0.005 grad, li tissodisfa l-ħtiġijiet ta 'ttestjar ta' preċiżjoni għolja.

4. Veloċità tat-test effiċjenti: Il-veloċità tat-test tilħaq 30-60 sekondi/ġimgħa (lock), ittejjeb ħafna l-effiċjenza tat-test u tqassar iċ-ċiklu tat-test.

5. Akkwist tad-dejta b'ħafna skala: is-sistema ta 'akkwist tad-dejta għandha seba' firxa awtomatika, rispettivament hija 0.2 k / 0.4 k / 1 k / 2 k / 4 k / 10 k / 20 KGS, biex jissodisfaw il-ħtiġijiet tat-test tas-saħħa tal-kamp manjetiku differenti.

6. Preċiżjoni għolja u ripetibbiltà: L-eżattezza tal-kejl tilħaq 1.0%, ir-ripetibbiltà hija 0.3%.

7. Riżoluzzjoni għolja: Ir-riżoluzzjoni tikkorrispondi għal 1.0% tal-iskala sħiħa ta' kull fajl (taħt 400g, 0.1g hija effettiva).

8. Kalibrazzjoni standard tal-kamp manjetiku: Mgħammar b'kamp manjetiku standard, is-saħħa tal-kamp manjetiku hija 1000Gs±5Gs, l-eżattezza tal-kalibrazzjoni tilħaq 0.5%, li tintuża għall-kalibrazzjoni regolari tal-istrument tal-kejl biex tiżgura l-eżattezza tar-riżultati tat-test.

Parametri tekniċi tas-sewqan tal-mutur stepper

Ir-riżultati tat-test taċ-ċirku manjetiku f'diversi stadji għal referenza:
